虚拟机实验环境使用指南

关于虚拟机实验环境

本实验环境基于 Ubuntu 虚拟机镜像（OVA 格式） 构建，已预装 XV6 开发所需的全部工具（编译器、调试器、QEMU 等）。

  • 实验室同学（T2608/T2210）：实验室电脑已提前导入虚拟机，直接跳过 “准备工作”“导入 OVA 文件”，从2. 启动虚拟机与登录开始操作即可；
  • 个人电脑使用者：需按完整步骤下载镜像、导入虚拟机，确保本地磁盘至少有 20GB 可用空间。

1. 准备工作（仅个人电脑使用者需做）

1.1 虚拟化环境检查

⚠️ 必须开启 CPU 虚拟化！否则无法运行虚拟机

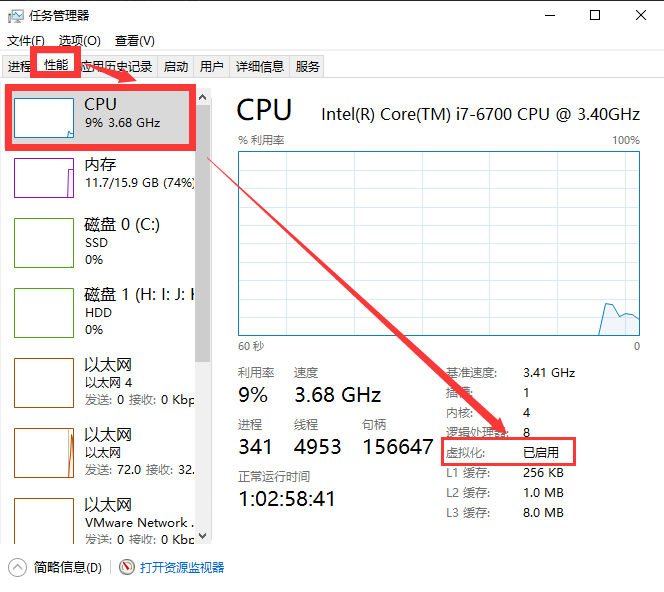

  • 打开任务管理器 → 性能 → CPU
  • 确认 虚拟化 显示 “已启用”

alt text

如果虚拟化是禁用，请自行开启CPU虚拟化。

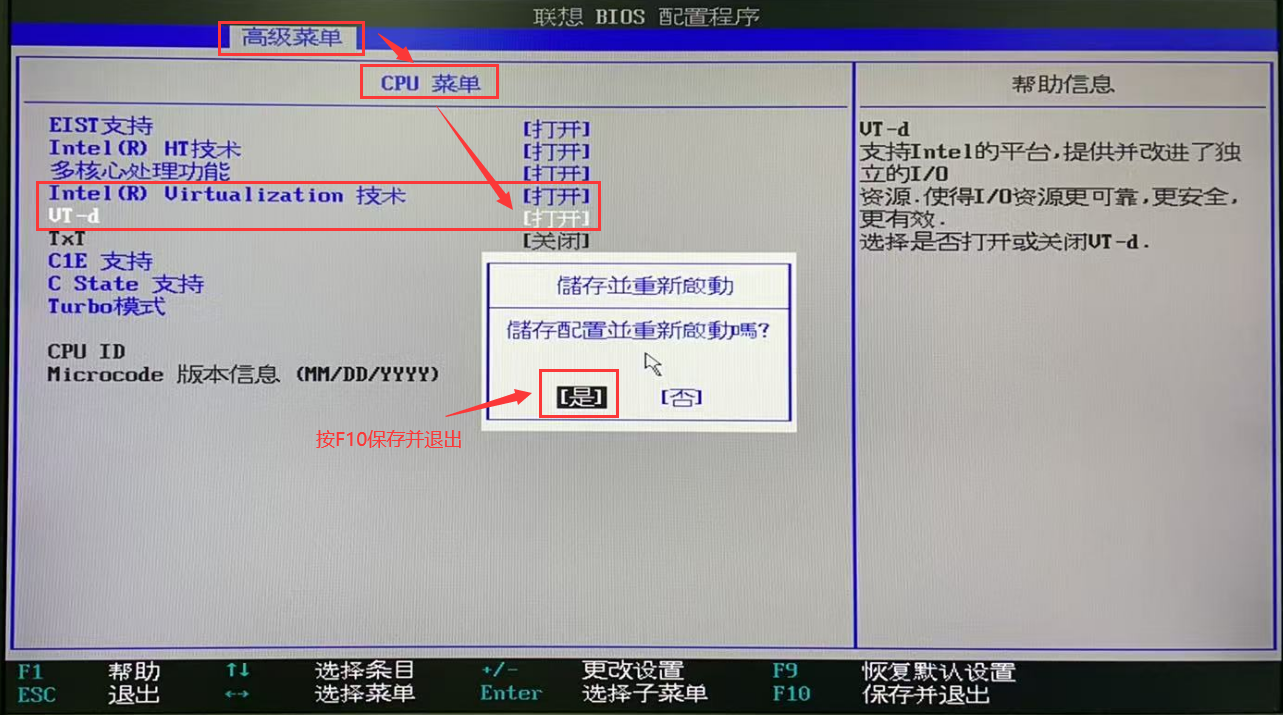

1.2 手动开启 CPU 虚拟化（如未启用）

不同品牌电脑进入 BIOS 的按键不同，以下为通用步骤：

  1. 重启电脑，根据电脑品牌按对应按键进入 BIOS（常见按键：联想 / 惠普按F1/F2，戴尔按F2/Del，华硕按Del，可开机时观察屏幕提示）；
  2. 进入 BIOS 后，找到【高级菜单】→【CPU 菜单】（或 “Processor Configuration”）；
  3. 启用以下两项功能：
  4. “Intel Virtualization Technology”（Intel 芯片）或 “AMD-V”（AMD 芯片）设为 Enabled（打开）；
  5. “VT-d”（或 “Intel VT-d Technology”）设为 Enabled（打开）；
  6. 按F10保存设置并重启电脑。

alt text

1.3 安装 VirtualBox 7.1.8

如果你的电脑已安装有VirtualBox，则无需重复安装。

  • 下载 ：点这里下载实验工具
  • 安装 ：运行安装程序，按向导完成安装（建议保持默认设置：勾选 “创建桌面快捷方式”“添加到 PATH”）。

1.4 下载 oslab实验环境文件

OVA 镜像约 6GB，已预装所有实验工具，无需额外配置。

1.5 导入 OVA 文件

  • 打开 VirtualBox 双击桌面上的 VirtualBox 图标或从开始菜单中找到并打开它。
  • 导入 OVA 文件
  • 点击菜单 管理 → 导入虚拟电脑。
  • 在“文件”栏，选择下载的 oslab2.ova 文件 → 点击 打开。
  • 在“设置”栏，修改“默认虚拟电脑位置”的存储路径（关键！）：
    • 点击 “默认虚拟电脑位置” 旁的文件夹图标 → 选择“其他” → 选择 D/E 盘 下的目录（如 D:\OSLab）。
  • 确认配置无误 → 点击 导入，等待进度条完成。

⚠️ 重要提示

  • 如果导入失败，检查磁盘空间（需至少 20GB 可用）和文件完整性（重新下载 OVA）。

2. 启动虚拟机与登录（所有人必做）

  • 启动虚拟机

    • 在 VirtualBox 主界面选中 oslab2 → 点击 启动。
    • 首次启动：等待 1-2 分钟，系统会自动初始化。

  • 登录 Ubuntu

    • 用户名：oslab
    • 密码：123456

2.1 获取虚拟机 IP 地址

为提升开发效率，建议通过 VSCode 远程连接虚拟机（支持图形化编辑、调试），需先获取虚拟机 IP 地址。

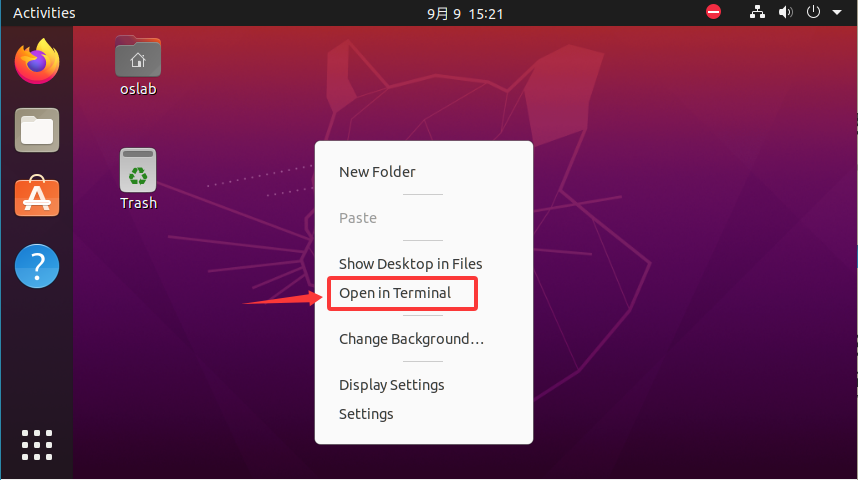

在虚拟机桌面右键，选择【Open in Terminal】（打开终端）。

image-20250909152138418

输入以下命令查看 IP：

ip addr

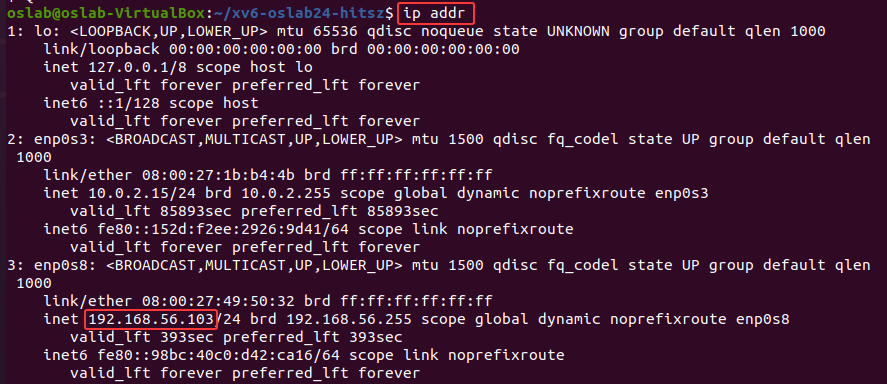

找到 192.168.56.xxx 格式的 IP 地址（示例：192.168.56.103），记录该地址（后续连接需使用）。

image-20250909155736975

2.2 准备远程连接工具

需提前安装以下软件（均为免费工具）：

  • 必装：Visual Studio Code（简称 VSCode，用于代码编辑和调试）；
  • 推荐：MobaXterm（可选，用于 SSH 终端连接，比系统自带终端更易用）。

安装 VSCode（未安装时操作）：

  1. 访问 VSCode 官网：https://code.visualstudio.com/；
  2. 点击【Download for Windows】下载 Windows 版本安装包；
  3. 运行安装包，按向导完成安装（建议勾选 “添加到 PATH”“创建桌面快捷方式”）。

2.3 用 VSCode 远程连接虚拟机

2.3.1 安装 Remote-SSH 插件

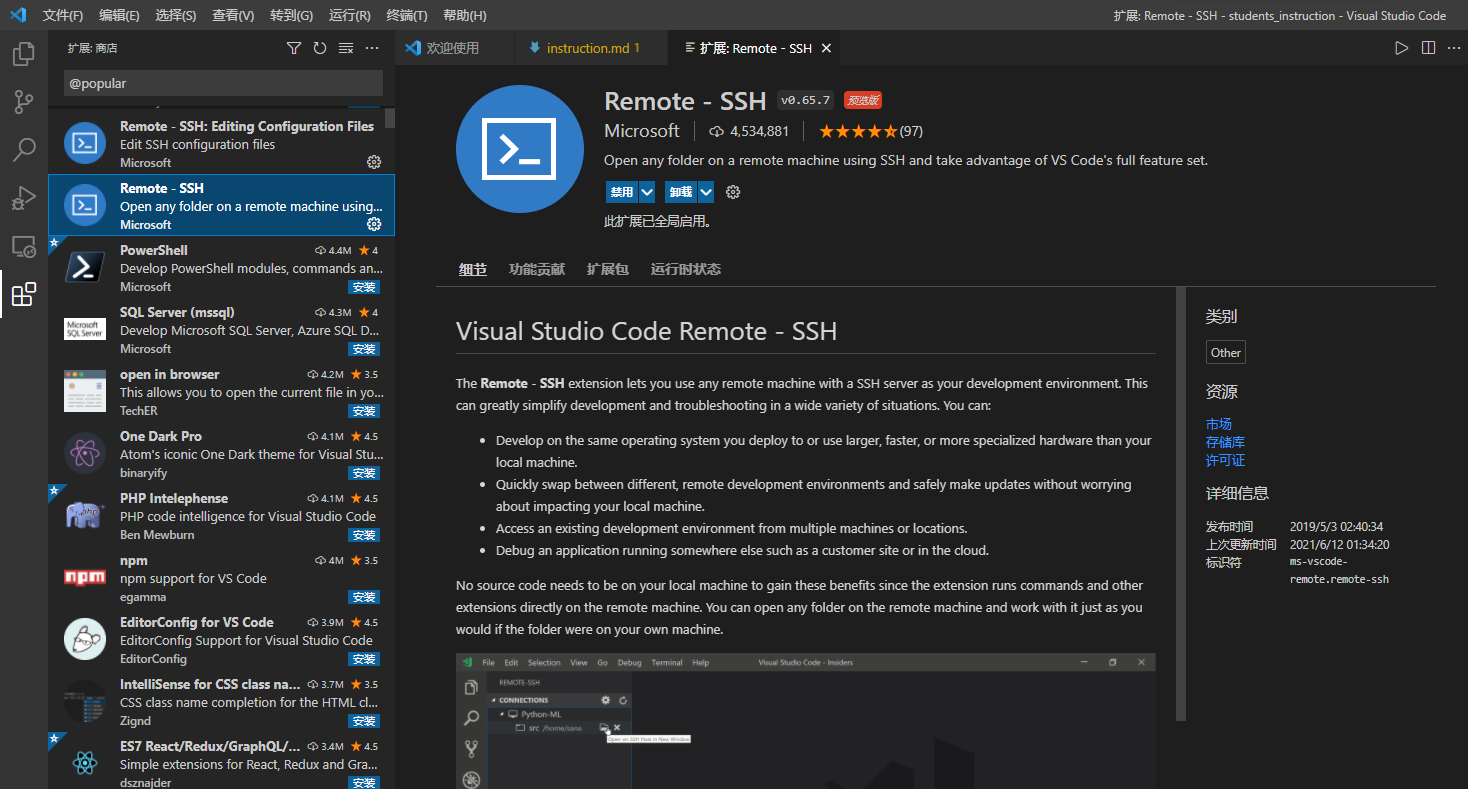

  1. 启动 VSCode，点击左侧【扩展】图标（四方块图标）；
  2. 在搜索框输入 “Remote-SSH”，找到对应插件并点击【安装】；

安装插件

2.3.2 配置 SSH 连接

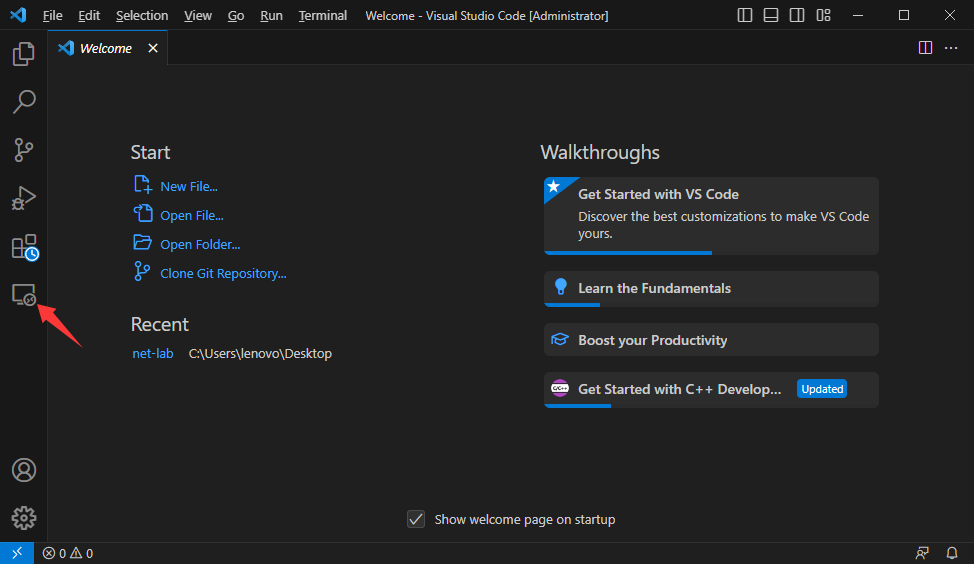

  1. 安装完成后，点击左侧【远程资源管理器】图标（类似 “显示器 + 箭头”）；

    image-20250701190300681

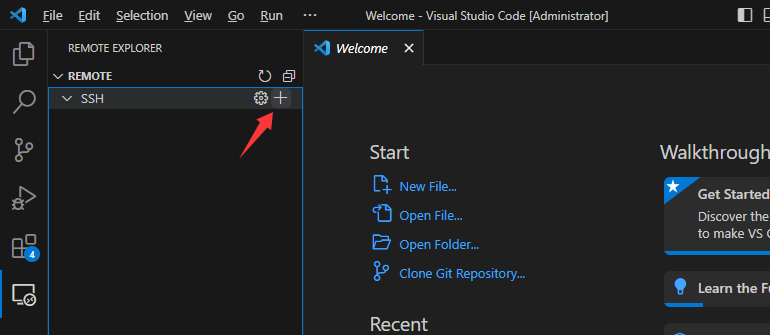

  2. 点击 SSH 右侧的 + 图标（添加新连接）。

    image-20250701190358688

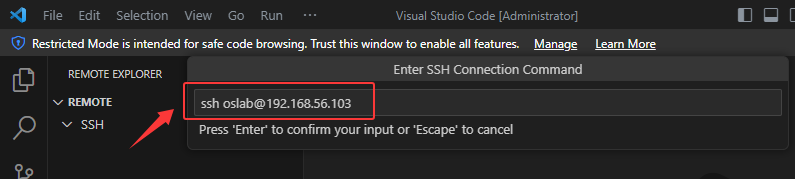

  3. 在弹出的命令框中输入 SSH 连接命令（替换为 2.1 中记录的 IP 地址）：

    ssh oslab@192.168.56.103

    image-20250909162256826

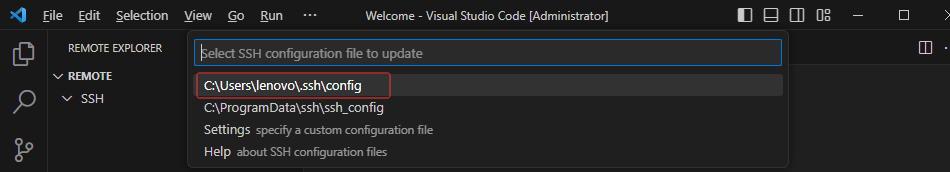

  4. 选择 SSH 配置文件保存路径（默认路径即可，通常为 C:\Users\用户名.ssh\config），点击 确定。

    image-20250701190606901

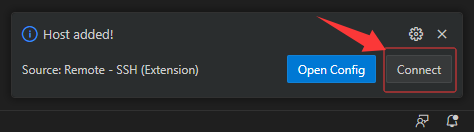

  5. 在远程资源管理器中，找到刚添加的连接（显示为ssh oslab@192.168.56.103），右键点击【连接到主机】；

    image-20250701190702968

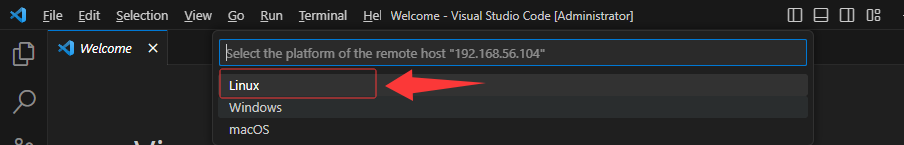

  6. 在弹出的系统选择窗口中，选择 Linux（虚拟机操作系统）。

    image-20250701190738403

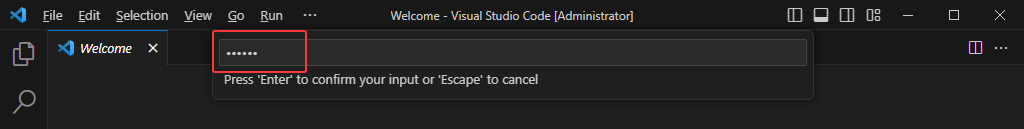

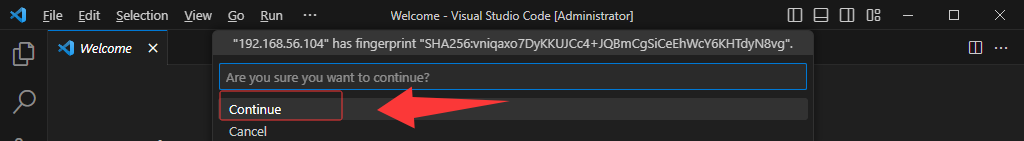

  7. 点击 Continue 确认连接，在密码输入框中输入虚拟机密码 123456并回车。

    image-20250701190824830

    image-20250909162546304

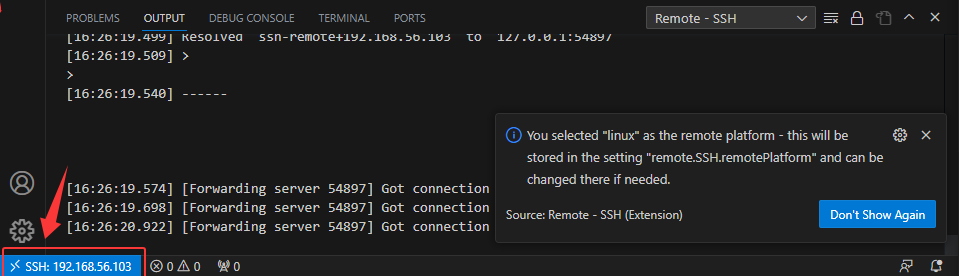

  8. 连接成功后，VSCode 左下角会显示 SSH: 192.168.56.103。

    image-20250909162729559

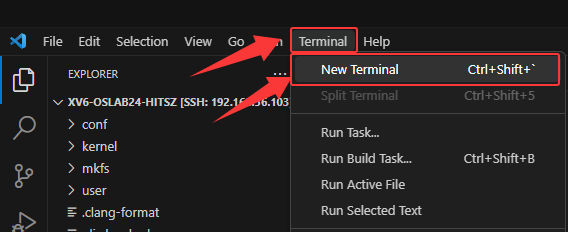

  9. 选择菜单栏中的Terminal，选择New Terminal。

    image-20250909164120526

2.4 运行XV6实验

  1. 在New Terminal终端命令行，输入如下命令进入用户主目录

    cd ~

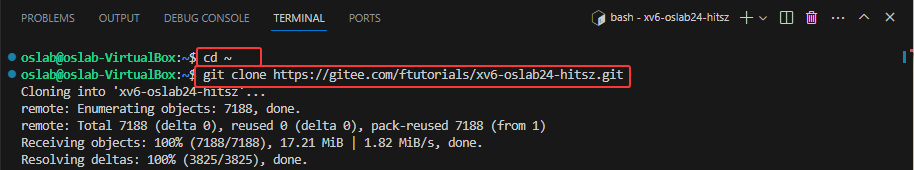

  2. 克隆实验仓库

    git clone https://gitee.com/ftutorials/xv6-oslab24-hitsz.git

    你应该会看到这样的输出：

    Cloning into 'xv6-oslab24-hitsz'...
done.

    这代表你已经将xv6的副本下载到自己的工作空间了。

    image-20250909181140167

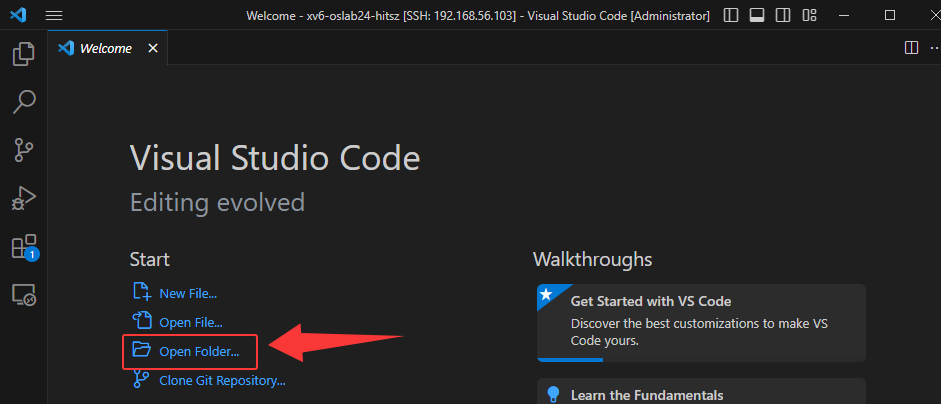

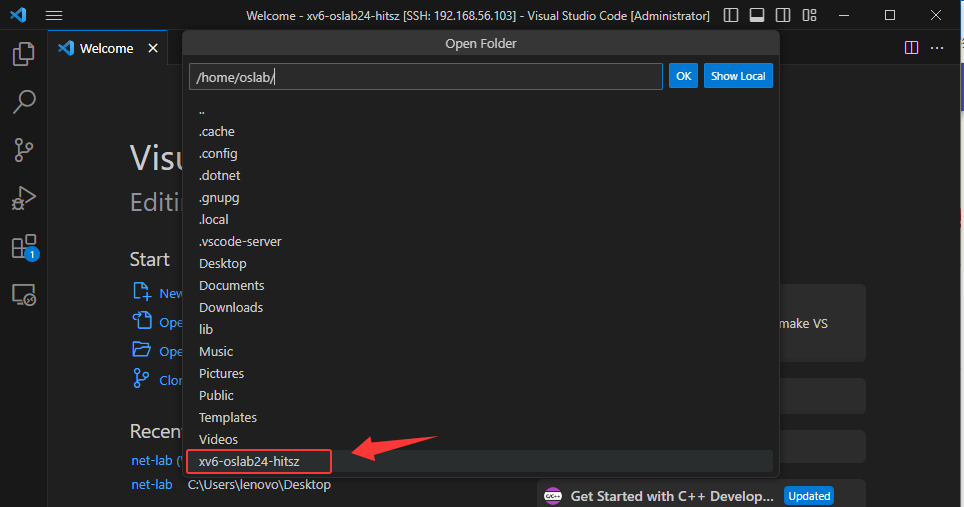

  3. 点击【Open Folder】，选择/home/oslab/xv6-oslab24-hitsz；

    image-20250909175255379

    image-20250909175322736

    • 再次输入密码123456，点击【确定】；

    • 弹出 “信任作者” 提示时，勾选 “Trust the authors of all files in the parent folder 'oslab'”，点击【Yes, I trust the authors】。

  4. 在终端命令行，首先进入 XV6 实验目录。

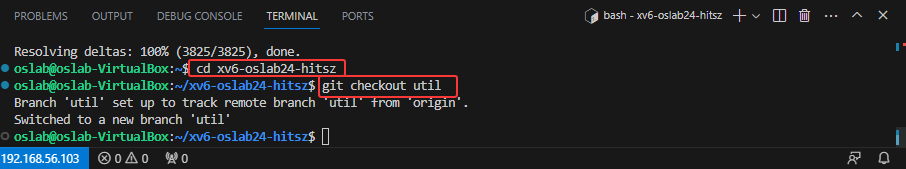

  5. 根据实验需求切换至对应分支（不同实验对应不同分支，避免代码冲突），例如：实验一需切换至 util 分支：

    cd xv6-oslab24-hitsz
git checkout util

    image-20250909181234017

  6. 输入make qemu启动XV6:

    make qemu

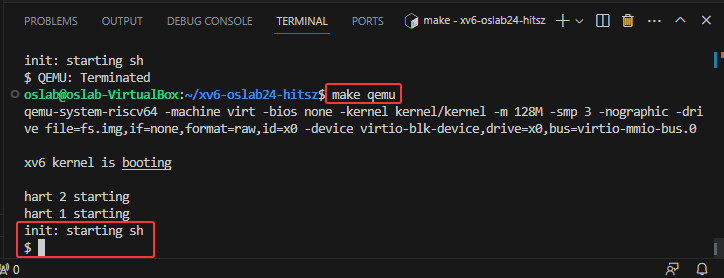

  7. 启动成功标志

    终端输出最后显示以下内容，即表示 XV6 启动成功：

    init: starting sh
$

    image-20250909174557973

  8. 退出 XV6 方法

    务必按以下步骤退出，避免进程残留：

    • 先按 Ctrl + a
    • 松开后立即按 x
